Popis produktu

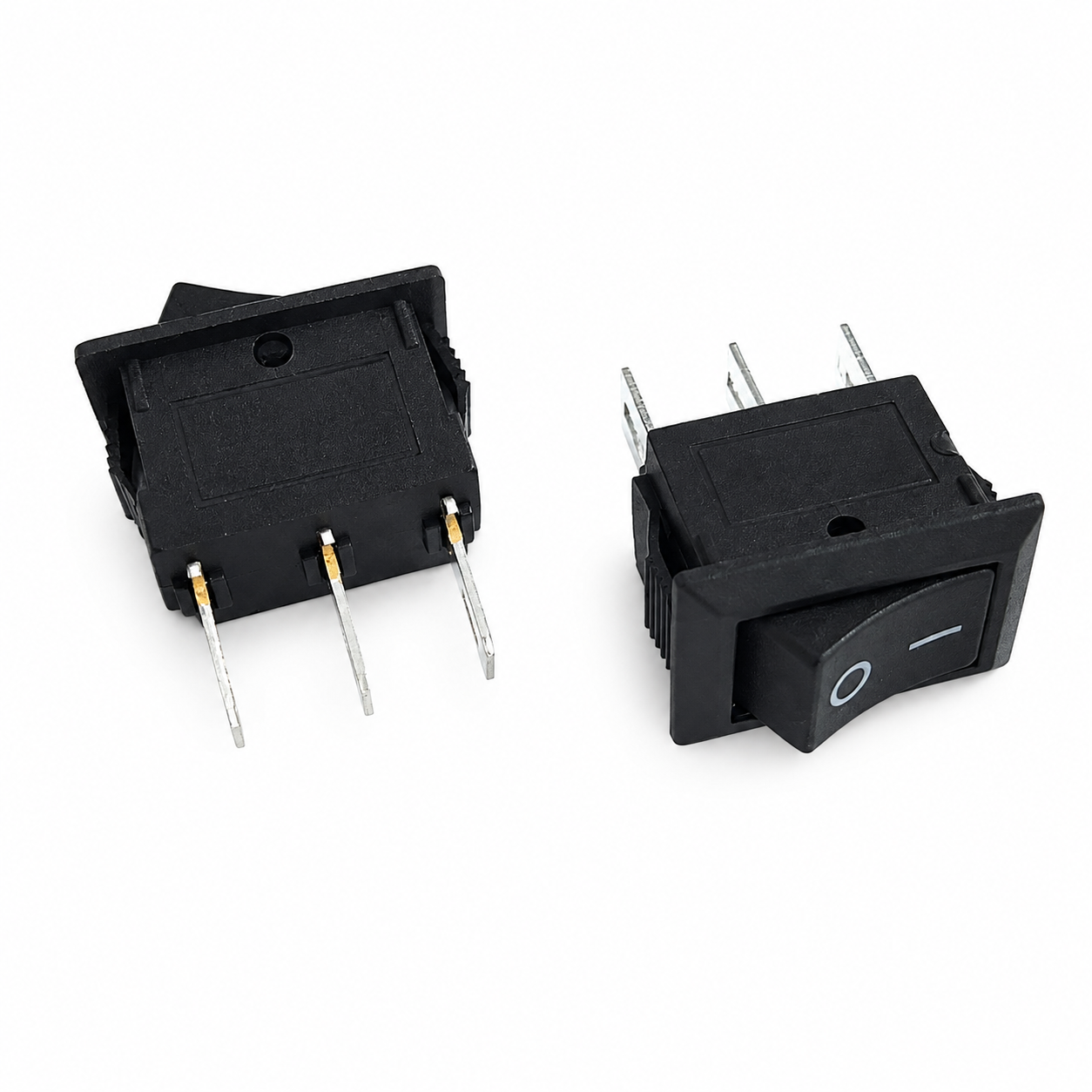

Kompaktný kolískový prepínač KCD1 je určený na jednoduché zapínanie a vypínanie elektrických zariadení. Vďaka malým rozmerom a zacvakávacej montáži je vhodný do ovládacích panelov, napájacích zdrojov, svietidiel, domácich spotrebičov, dielenských zariadení, predlžovacích káblov a rôznych elektronických projektov.
Prepínač má dve stabilné polohy označené symbolmi I a O. Poloha I znamená zapnuté a poloha O vypnuté. Po prepnutí zostáva kolíska vo zvolenej polohe, nejde teda o momentové tlačidlo. Čierne plastové vyhotovenie pôsobí nenápadne a umožňuje jednoduché začlenenie do väčšiny zariadení.
Montáž sa vykonáva vložením prepínača do pripraveného obdĺžnikového otvoru v paneli. Bočné pružné západky ho po zasunutí automaticky zaistia bez potreby skrutiek. Elektrické pripojenie sa realizuje pomocou troch plochých vývodov na zadnej strane.
Pri trojvývodovom vyhotovení môže ísť podľa konkrétnej výrobnej verzie o prepínací kontakt alebo o spínač s pomocným vývodom. Pred zapojením preto odporúčame funkciu jednotlivých kontaktov overiť multimetrom. Pri použití ako obyčajný vypínač sa zapájajú dva kontakty, ktoré sú v polohe I elektricky prepojené.
Menovité zaťaženie je maximálne 10 A pri 125 V AC alebo 6 A pri 250 V AC. Prepínač používajte iba v rámci uvedených hodnôt. Pri spínaní motorov, transformátorov alebo inej indukčnej záťaže je potrebné počítať s vyšším rozbehovým prúdom a použiť vhodnú rezervu alebo pomocné relé. Parametre zodpovedajú označeniu používanému pri prepínačoch série KCD1.
Technické parametre
Typ produktu: kolískový prepínač
Modelová séria: KCD1
Funkcia: zapnutie/vypnutie
Polohy: 2 stabilné polohy
Označenie polôh: I/O
Počet vývodov: 3
Menovité zaťaženie: 10 A/125 V AC
Menovité zaťaženie: 6 A/250 V AC
Spôsob montáže: zacvaknutie do panelu
Spôsob pripojenia: ploché kovové vývody
Vonkajší rozmer rámčeka: približne 15 × 21 mm
Odporúčaný montážny otvor: približne 10 × 15 mm
Materiál tela: plast
Farba: čierna
Použitie: vnútorné elektrické a elektronické zariadenia
Stupeň krytia: výrobca neuvádza
Podsvietenie: nie
Stručný návod na montáž a zapojenie
- Pred montážou úplne odpojte zariadenie od elektrickej siete.
- V paneli pripravte obdĺžnikový otvor približne 10 × 15 mm.
- Skontrolujte rozmery konkrétneho kusu ešte pred vyrezaním otvoru.
- Pomocou multimetra určte dvojicu kontaktov, ktorá sa spojí v polohe I.
- Prívodný fázový vodič pripojte na vstupný kontakt prepínača.
- Výstupný kontakt pripojte k zapínanému zariadeniu; nepoužitý vývod bezpečne izolujte.
- Prepínač zatlačte do otvoru, kým ho bočné západky pevne nezaistia.
- Pred zapnutím skontrolujte izoláciu, pevnosť spojov a zakrytie živých častí.
Montáž zariadení napájaných napätím 230 V musí vykonávať odborne spôsobilá osoba.
