Popis produktu

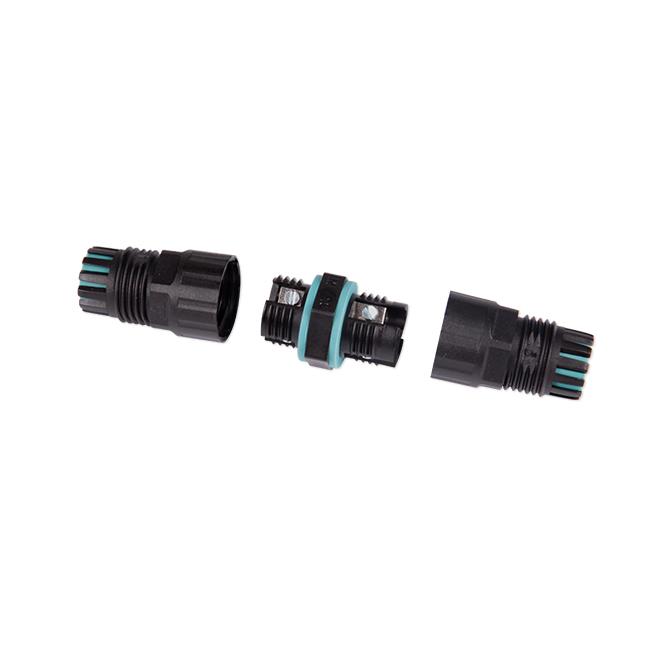

Hermetický káblový konektor IP68 – 3-žilový
Hermetický káblový konektor s vysokým stupňom krytia IP68 je určený na bezpečné a spoľahlivé spájanie elektrických káblov v náročných podmienkach. Je ideálny pre vnútorné aj vonkajšie použitie, kde je potrebná ochrana pred vodou, vlhkosťou, prachom a mechanickým namáhaním. Vďaka kvalitnému spracovaniu a použitému materiálu je vhodný najmä pre LED osvetlenie, záhradné a exteriérové inštalácie, priemyselné aplikácie, reklamné systémy, napájacie rozvody a podobné projekty.
Konektor je vyrobený z odolného plastu PA66 s UV ochranou, čo zabezpečuje dlhú životnosť aj pri dlhodobom vystavení slnečnému žiareniu. Konštrukcia konektora umožňuje pevné a stabilné uchytenie káblov a zároveň zabezpečuje vysokú elektrickú a mechanickú bezpečnosť spoja. Vnútorná svorkovnica je prispôsobená pre tri vodiče, čo umožňuje pripojenie fázového, nulového a ochranného vodiča.
Vďaka širokému rozsahu prevádzkových teplôt je konektor vhodný aj do extrémnych klimatických podmienok, od silných mrazov až po vysoké teploty. Tesniaci systém s tlmivkami zaručuje dokonalé utesnenie kábla a zachovanie krytia IP68 aj po montáži.
Návod na montáž
-
Odskrutkujte obe koncové matice konektora a rozoberte telo konektora.
-
Prevlečte káble cez tlmivky a tesnenia na oboch stranách konektora.
-
Odizolujte konce vodičov v odporúčanej dĺžke.
-
Pripojte jednotlivé vodiče do svorkovnice (L, N, PE) podľa zapojenia.
-
Skontrolujte pevnosť dotiahnutia svoriek.
-
Zasuňte svorkovnicu späť do tela konektora.
-
Dôkladne dotiahnite obe koncové matice, aby bolo zabezpečené hermetické utesnenie.
-
Po montáži skontrolujte, či káble pevne držia a tesnenie je správne usadené.
Technické parametre (údaje od výrobcu)
-
Trieda ochrany: IP68
-
Počet žíl: 3
-

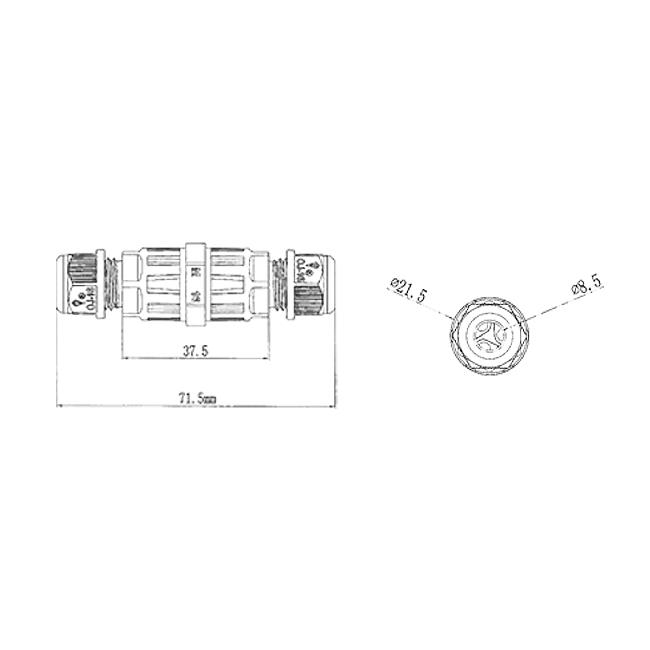

Rozmery: Ø22 × 72 mm
-
Priemer otvoru tlmivky: 8 mm
-
Možnosť pripojenia káblov s prierezom: 0,75 – 1,5 mm²
-
Požadovaný vonkajší priemer kábla: 4 – 8 mm
-
Materiál: PA66 s UV ochranou
-
Prevádzková teplota: -40 °C až +105 °C
-
Elektrická pevnosť: 2,5 kV / 1 min
-
Odporúčané parametre prúdu: max. 450 V / 24 A
