Popis produktu

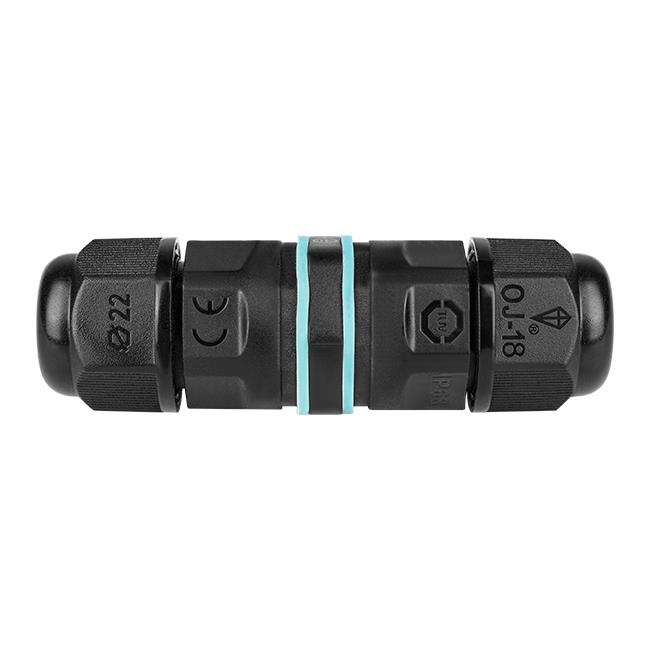

Hermetický káblový konektor s krytím IP68 je určený na bezpečné a spoľahlivé spojenie trojžilových elektrických káblov v náročných podmienkach. Vďaka vysokej úrovni ochrany proti vode, prachu a vlhkosti je ideálny pre vnútorné aj vonkajšie použitie, vrátane trvalo vlhkého prostredia, záhradných inštalácií, priemyselných aplikácií, osvetlenia, LED systémov, bazénových technológií či exteriérových rozvodov.
Telo konektora je vyrobené z kvalitného plastu PA66 s UV ochranou, ktorý zabezpečuje dlhú životnosť, mechanickú odolnosť a stabilitu materiálu aj pri dlhodobom vystavení slnečnému žiareniu a extrémnym teplotám. Konektor je navrhnutý tak, aby zabezpečil pevné uchytenie káblov a zároveň zachoval úplnú tesnosť spoja.

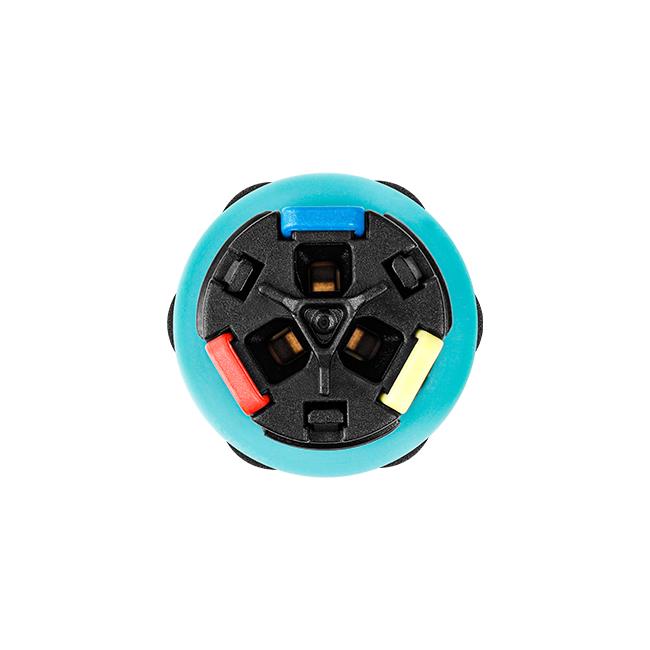

Vnútorné svorky umožňujú jednoduché a rýchle zapojenie vodičov bez potreby špeciálneho náradia. Konektor je vhodný pre vodiče s prierezom od 0,5 do 2,5 mm² a pre káble s vonkajším priemerom od 5 do 10 mm. Vďaka tomu je veľmi univerzálny a kompatibilný s väčšinou bežne používaných napájacích káblov.
Návod na montáž
-

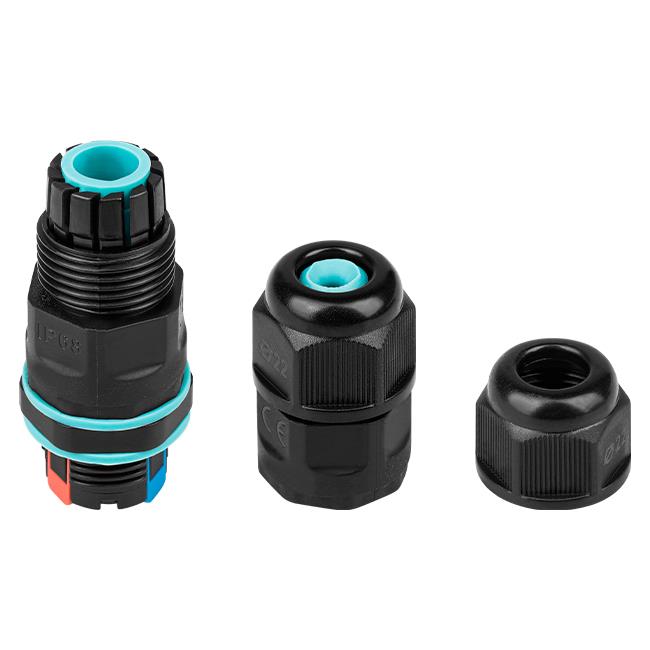

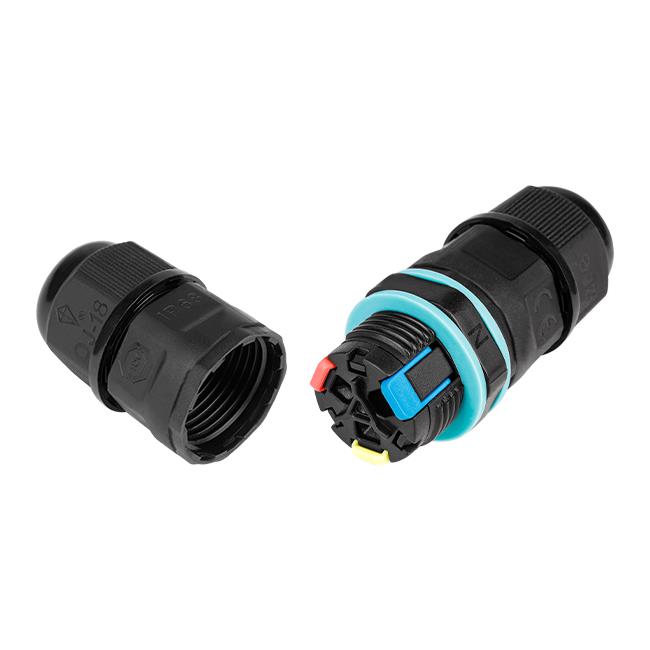

Odskrutkujte koncové matice konektora a rozoberte telo.
-
Prevlečte káble cez tesniace tlmivky a koncovky.
-
Odizolujte konce vodičov na požadovanú dĺžku.
-
Pripojte jednotlivé žily do svorkovnice podľa označenia.
-
Skontrolujte pevnosť uchytenia vodičov.
-
Zasuňte svorkovnicu späť do tela konektora.
-
Dôkladne dotiahnite koncové matice, aby bolo zabezpečené správne utesnenie.
-
Po montáži skontrolujte, či sú všetky spoje pevné a konektor je správne uzavretý.
Správna montáž zabezpečí zachovanie krytia IP68 a dlhodobú spoľahlivosť spoja.
Technické parametre (údaje od výrobcu)
-
Trieda ochrany: IP68
-
Počet žíl: 3
-
Maximálny prierez vodiča: 3 × 2,5 mm²
-
Rozmery: Ø 26 × 83 mm
-
Priemer otvoru tlmivky: Ø 10 mm
-
Možný prierez pripojených vodičov: 0,5 – 2,5 mm²
-
Požadovaný vonkajší priemer kábla: 5 – 10 mm
-
Materiál: PA66 s UV ochranou
-
Prevádzková teplota: -40 °C až +105 °C
-
Elektrická pevnosť: 2,5 kV / 1 min
-
Odporúčané elektrické parametre: max. 450 V / 24 A
